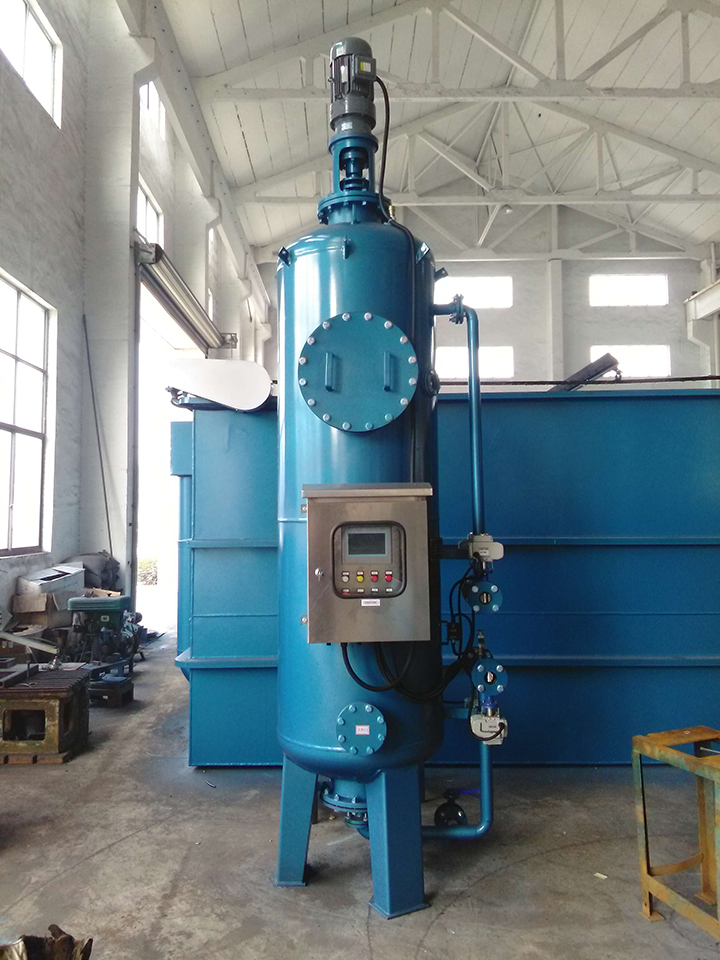

       QL型纖維球過濾器系列產品為鋼制圓罐體。采用壓力式過濾，以纖維球?yàn)闉V料，本產品具有過濾速度高、處理量大、處理效果好、占地面積少等優點。

適用范圍
       1、進水SS≤80mg/l，出水SS≤5mg/l。
       2、過濾罐進水壓力不超過4×105Pa。
       3.、本產品可用于各種行業廢水生物處理后的直接過濾、廢水回用、深度處理予處理、工業給水及游泳池循環水處理。

型號	QL800	QL1000	QL1200	QL1400	QL1600	QL2000	QL2400	QL2600
規格Φ×H1（mm）	0.08×2.86	1.0×2.92	1.2×3.02	1.4×3.02	1.6×3.05	2.0×3.25	2.4×3.30	2.6×3.35
過濾面積（m2）	0.50	0.79	1.13	1.54	2.01	3.14	4.52	5.31
產水能力（m3/h）	12~25	20~40	28~56	38~77	50~100	78~157	113~226	133~265
濾速V（m/h）	25~50
濾料	纖維球
工作壓力P（105Pa）	＜4
工作溫度t（℃）	5~30
水反洗強度I/m2·s	14
氣反洗強度I/m2·s	44
反洗空氣壓力（105Pa）	≯0.5
反洗水壓力（105Pa）	≯1.0
過濾器內平均壓力損失（105Pa）	~0.5
濾前懸浮物含量SS（mg/l）	≤80
濾后SS（mg/l）	≤5

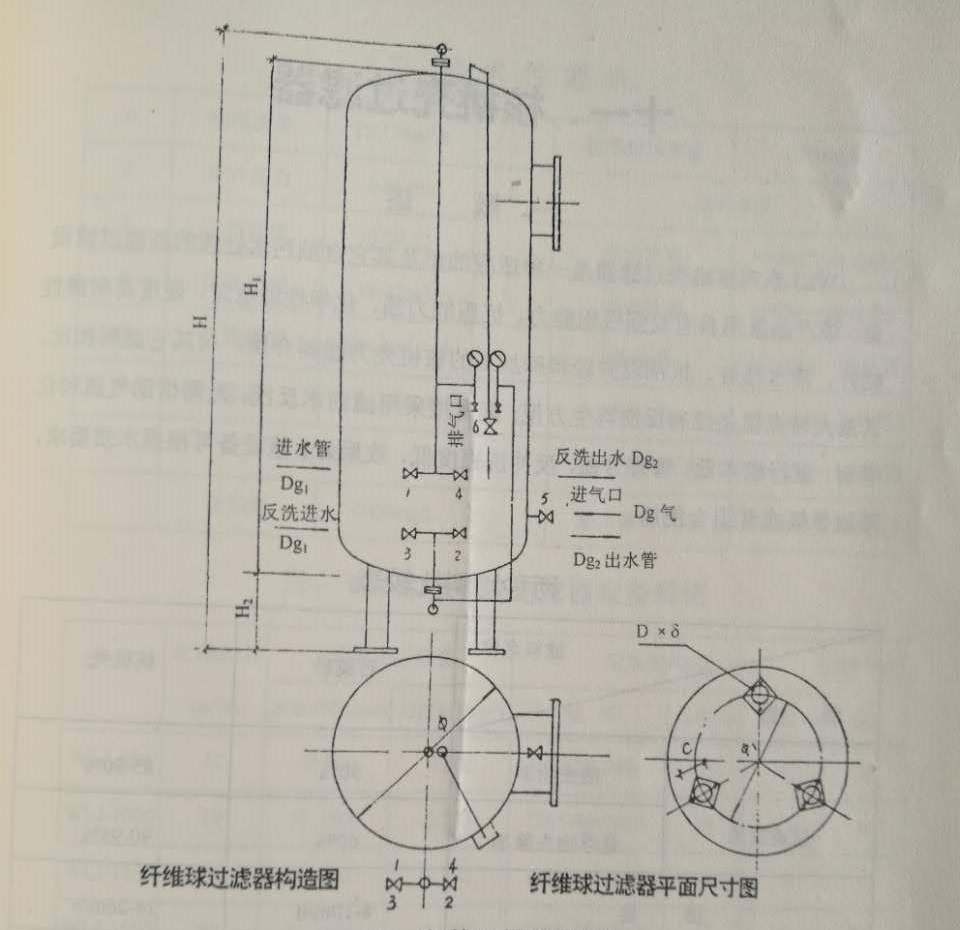

型號	QL~800	QL~000	QL~200	QL~1400	QL~1600	QL~2000	QL~2400	QL~2600
規格Φ×H1（mm）	0.08×2.86	1.0×2.92	1.2×3.02	1.4×3.02	1.6×3.05	2.0×3.25	2.4×3.30	2.6×3.35
支腳高H2（mm）	400	400	500	500	500	550	600	650
罐體總高H（mm）	3410	3470	3670	3670	3700	3950	4000	4000
支腳中心圓徑Φ（mm）	520	650	780	910	1050	1300	1560	1700
地腳螺栓孔中心距C（mm）	150	150	200	225	300	300	350	350
支腳管管徑D×&（mm）	88.5×4	88.5×4	140×4.5	165×4.5	219×6	219×6	273×8	237×8
進水管管徑Dg1（mm）	100	100	125	150	150	200	250	250
出水管管徑Dg2（mm）	100	100	125	150	150	200	250	250
進出水管三通	100×50	100×70	125×80	150×100	150×100	200×125	250×150	250×150
反洗進水管管徑Dg'1	100	100	125	150	150	200	250	250
反洗出水管管徑Dg'2	100	100	125	150	150	200	250	250
反洗進氣管管徑Dg氣	50	70	70	80	100	125	125	150

安裝及操作要求
       1、安裝時，先按設計要求就位，并連接管道閥件，通水試壓合格后（試驗壓力為5x10'Pa），泄空罐內水，打開入孔蓋板，裝入纖維球?yàn)V料，封好入孔蓋板，啟動水泵，用閥門將進水量調節至設計進水量，待出水濁度小于5mg/l時，便可投入正常運行。
       2、運行過程中，每天測1~2次出水濁度，當出水濁度≥5mg/l或進出口壓差大于5x104Pa（0.5kg/cm2）時，應對濾料進行反沖洗。
       3、反沖洗過程：（1）關閉閥1和閥2；（2）開閥4和閥5，開氣泵氣洗五分鐘；（3）關閉閥5，開閥3，水洗5-10分鐘；（4）關閉閥3和閥4，開閥1、閥2和閥6，進水，當氣排凈后即關閉閥6，系統投入正常運行。
